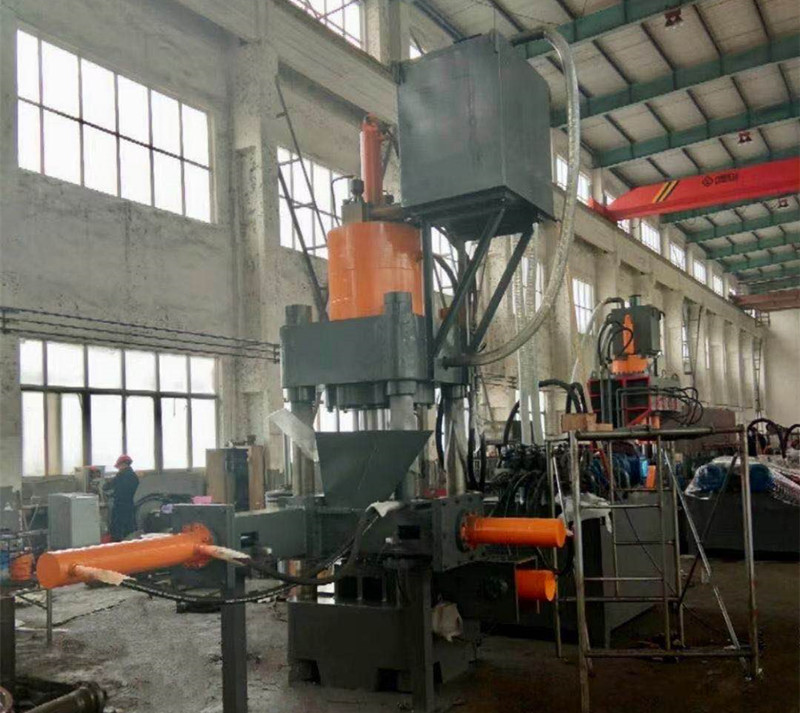

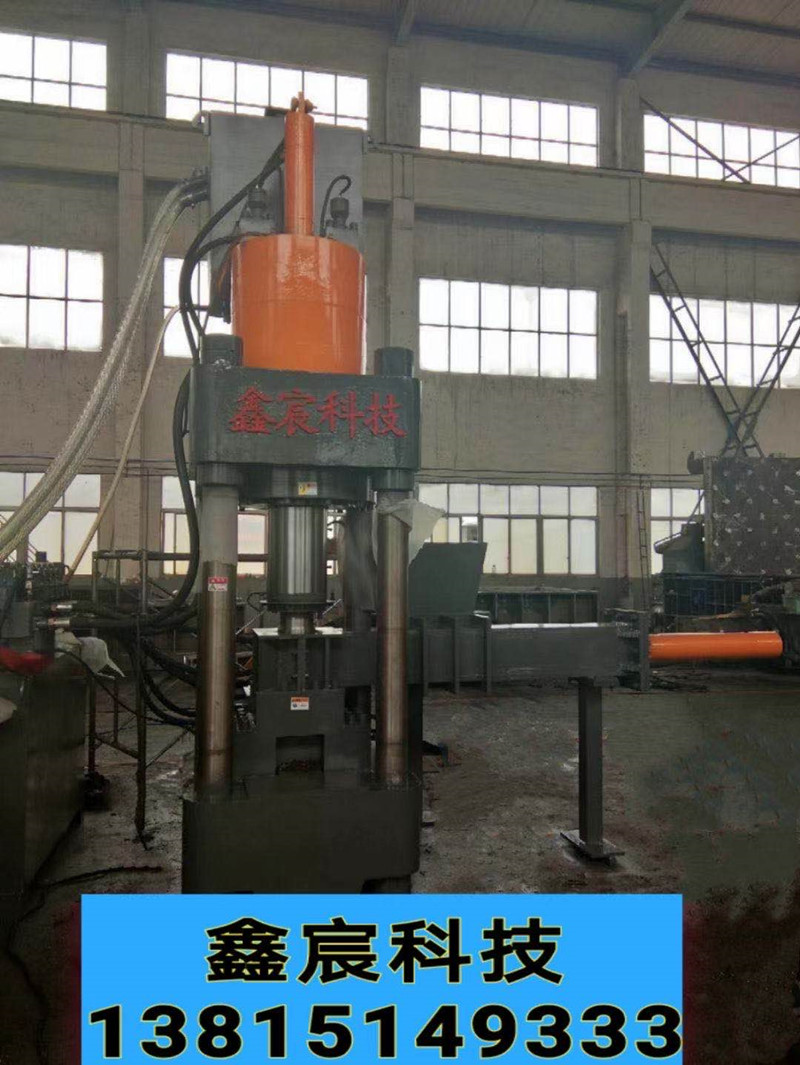

屑並機

630噸屑並機，用於打壓碎刨花，銅屑，鋁屑，鐵粉類，細顆粒物谘詢電話13815149333

一、用途與特點
（一）用途
1、主要用於將各種金屬廢屑（鑄鐵屑、銅屑、鋁屑等）通過特製模具壓製成塊，極大方便了金屬廢屑的運輸、處理，是鋼鐵廠、有色金屬廠、冶煉廠的理想設備。
2、本機配上適當的刀、模等輔具，還可用於剪切及精度要求不很高的校正、壓裝、成型、拉伸及一般用途的壓力加工。
（二）特點
1、本機采用液壓傳動，工作平穩，噪聲小。
2、本機采用點動、單次、連續工作轉換，自動化程度好，操作方便，生產效率高。
二、總體結構與工作原理
一、總體結構本機主要由機械係統（主機部分）、電氣係統、液壓係統等組成。
（一）主機主要由主壓機構及推料機構組成。
1、主壓機構由上梁、下梁、立柱及壓料油缸等組成。上梁、下梁、中梁均為焊接結構件，上、下梁由立柱、立柱並帽、立柱並緊螺母等組成主機框架，壓料油缸為前法蘭結構，固定在上梁上，壓料油缸活塞杆采用內螺紋與上模聯接，上模在油缸的驅動下作上下往複直線運動。壓料油缸為組合式油缸，由活塞式單作用主壓油缸和快速工進油缸組成，快速工進油缸為活塞式雙作用油缸，其內部裝有活塞、導套等，並裝有密封圈。下梁兼作工作平台，裝有輔助模具及推料油缸。
2、推料機構由推料油缸及輔助模具組成。推料油缸為活塞式雙作用油缸，采用前法蘭結構固定在主機下梁上，前端與輔助模具的出模墊聯接。輔助模具由上模、下固定模座、出模墊、內模套、下模壓板及加料鬥等組成。上模用外螺紋聯接於壓料油缸活塞杆利用壓料油缸上下運動來進行壓實內模套中的物料。下固定模座用螺釘固定在下梁上，中間裝有經表麵處理的耐磨內模套及出模墊，內模套用模壓板固定在下固定模座內(參見附圖模具結構示意圖）。
3、液壓油缸由壓料油缸和推料油缸等組成。其中壓料油缸由主壓油缸和快速工進油缸組合而成，主壓油缸為活塞式單作用油缸，亦采用活塞結構，除前腔不供油外，結構與快速工進油缸、推料油缸一致。快速工進油缸與推料油缸均（jun1）為活塞式雙作用油缸，用活塞並裝有密封圈使缸體內形成前後兩個油腔，當高壓油作用在後腔（又名大腔）或前腔（又名小腔）時推動活塞在缸體內作直線往複運動，達到驅動運動部件工作的目的。同時，缸口設有導向套用作活塞杆的支承、導向和密封。
（二）電氣係統由電動機控製電路和動作控製電路兩部分組成。
（三）液壓係統由油箱、泵站、閥站等組成。主機分推料油路和主壓油路兩部分。
二、工作原理
從料鬥內向下模內模套中加入需加工的物料，按壓自動按鈕，上模下行對物料進行壓縮達到係統調定壓力並回程1～2秒（由plc調定）卸荷，推料油缸回程到位，上模下行將內模套中的金屬屑壓塊擠出模腔並回程，推料缸前進將壓塊推出模腔，完成一個工作循環。
四、電氣係統
（一）概述采用380伏交流電源供電，由主電路和控製電路兩部分組成。
1、主電路由電機電路和急停回路兩部分組成，采用380伏電源供電。電機電路直接由電路電源向一台y型三相異步電動機供電，驅動一台柱塞泵和一台齒輪泵。急停回路由一隻急停按鈕和中間繼電器組成。一旦發生意外，隻需按壓急停按鈕，即可使電機停止並中斷一切動作。
2、控製電路由電動機控製回路和動作控製回路（亦稱plc輸入、輸出回路）兩部分組成。電動機控製回路由電機啟動、停止以及電動機工作顯示等組成，動作控製回路由主壓油缸前進、後退動作以及推料油缸前進、後退動作等組成主要用來控製機械工作。
（1）高分子斷路器qf型號dz47－80（80a）電源控製，用來切斷和接通係統電源。
（2）電動機m型號y220l2－4，功率22kw，轉速980r/min雙出軸用來同時驅動一台軸向柱塞泵和一台齒輪泵。
（3）按鈕sb1型號la18－22/220v電動機停止
（4）按鈕sb2型號la18－22/220v電動機啟動
（5）控製變壓器tc型號bk-250/380/220v控製回路電源控製
（6）中間繼電器ka型號cjx1－12/220v急停控製
（7）行程開關sq型號jlxk1－411行程控製
（8）指示燈hl型號slc22電源指示、電機工作指示、故障顯示
（9）交流接觸器km型號cjx1－63/380v電機控製
（11）轉換開關sa型號psc22-d點動、單次、連續轉換
（12）閥用電磁鐵yv型號mfb1－5.5yc動作換向控製
（13）可編程控製器plc型號cpm1a－30cdr動作控製
（14）急停按鈕sb型號pbc22－c緊急停車
（二）電氣原理說明
1、接通與斷開電源，由高分斷斷路器qf實現。
2、電動機的啟動與停止（星三角啟動控製）
接通電源，電源指示燈hl亮；按壓電機啟動按鈕sb1，按鈕常開觸
點閉合，交流接觸器km1、km3線圈得電，常開觸點閉合給線圈持續供電，交流接觸器km1主觸點閉合，電動機通電啟動，延時3s後交流接觸器km2得電km3失電，電機進入正常工作狀態；信號燈hl2亮，指示油泵正常工作；按壓電機停止按鈕sb2，常閉觸點斷開，交流接觸器線圈失電同時常開觸點斷開，主觸點斷開，切斷電源，電動機m斷電停止，

鋁屑餅塊	鋁屑餅塊
鋁屑餅塊	鋁屑餅塊
鋁屑餅塊	鋁屑餅塊
鋁屑餅塊	鐵屑餅塊
鐵屑餅塊	鐵屑餅塊
銅屑餅塊	銅屑餅塊
銅屑餅塊
